５．瓦の種類別塗装方法

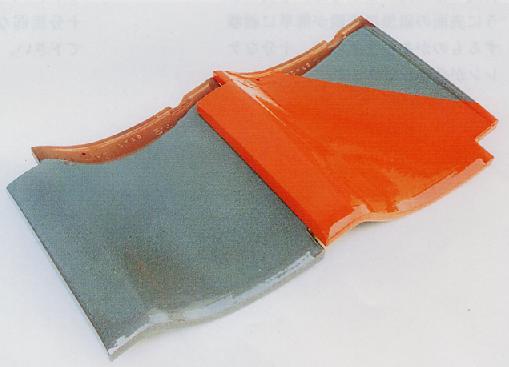

１)．陶器瓦の塗装方法
　　Ａ．素地調整
　　　イ．ほこり、苔、カビ等はワイヤーブラシ、デッキブラシ等で取り除き高圧
　　　　　水洗で洗浄して下さい。
　　　ロ．高圧水洗等の洗浄後は、十分乾燥させて下さい。

　　Ｂ．塗料配合　　　

工程	商品名		容量	希釈率	備　　　　　　　　　　考
下塗り	セラミトウキコート下塗	主　剤	15ｋｇ		塗装間隔 １〜４時間以内 標準塗装面積 ６０〜８０�u／セット 塗り重ね時間に注意
		硬化剤	0.75ｋｇ
		シンナー	16Ｌ	10〜40％
上塗り	セラミトウキコート上塗	主　剤	15ｋｇ
		硬化剤	0.75ｋｇ
		シンナー	16Ｌ	10〜40％

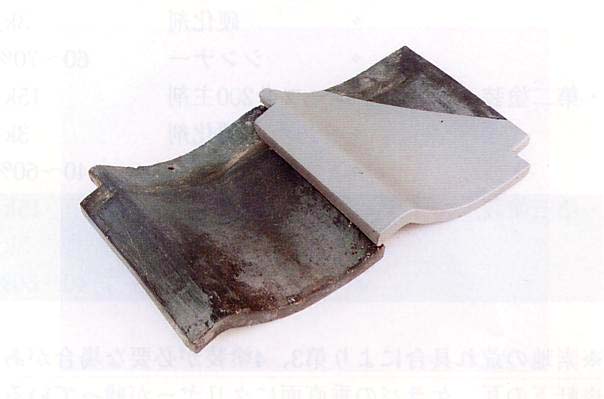

２)．日本瓦の塗装方法
　　Ａ．素地調整
　　　イ．瓦のホコリや土等、塵埃を水洗い処理し、４８時間以上十分乾燥して
　　　　　下さい。
　　　ロ．苔、カビ等は、ワイヤーブラシ、デッキブラシ等で取り除いて下さい。
　　　ハ．古い漆喰処理箇所は、かなり脆弱になっておりますので、十分に
　　　　　ケレン除去した後、いぶしコートを塗装し、乾燥後、新しい漆喰を施工
　　　　　して下さい。
　　　ニ．差し替えられた新しい瓦は、十分マジックロンやワイヤーブラシで、
　　　　　表面の脆弱な銀箔を除去して下さい。

　　　　※新規粘土瓦のケレン
　　　　　割れた粘土瓦を新規の瓦に一部差し替えて、屋根全体を塗装される
　　　　　場合、新規の粘土瓦にケレンが必要です。

　　　Ｂ．塗料配合

商品名		容量	希釈率	備　　　　　　　　　　考
いぶしコート	主　剤	15ｋｇ		標準塗装面積 １２０�u／１８Kgset／回 （６０／１８Kgset／２回）
	硬化剤	3ｋｇ
	シンナー	16Ｌ	10〜30％
注意事項 �@．極端な積雪地区での塗装は、避けて下さい。 �A．ポットライフが短め（２０℃で２時間）です。

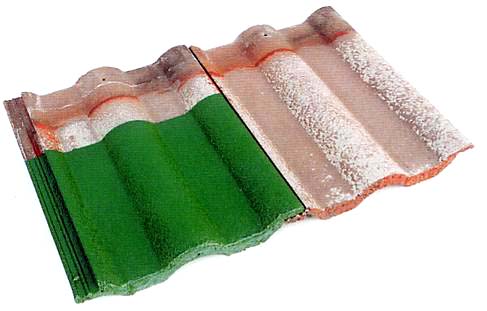

３)．乾式コンクリート瓦の塗装方法（モニエル瓦・クボタ洋瓦・スカンジア瓦等）
　　Ａ．素地調整
　　　イ．乾式コンクリート瓦の表面の脆弱な着色スラリー層を高圧水洗機にて
　　　　　10〜15MＰａの水圧で水洗ノズルを30�p以内に近づけて、十分除去し
　　　　　た後、よく乾燥して下さい。
　　　ロ．表面のゴミ、ホコリ、苔等も十分ケレン後、上記高圧水洗処理をして
　　　　　下さい。

　　Ｂ．塗料配合

４)．セメント瓦の塗装方法
　　　※旧塗膜が点在する時、（凹凸が激しいとき）はハイブリッドプライマーを
　　　　塗装して下さい。
　　Ａ．素地調整
　　　イ．旧塗膜の浮き、ハガレ等は、剥離を防ぐ為、完全にケレン除去して下
　　　　　さい
　　　ロ．ホコリ、苔、カビ等は、ワイヤーブラシ、デッキブラシ等で取り除き高圧
　　　　　水洗で洗浄して下さい。
　　　ハ．高圧水洗等の洗浄後は十分乾燥させて下さい

　　Ｂ．塗料配合

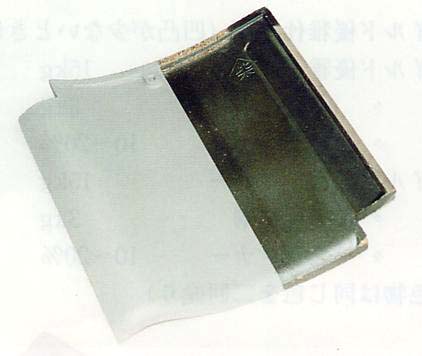

　　　　�@．下地材
　　　　　　水系厚膜プライマー
　　　　　　　　　ハイブリッドプライマー　　１５Ｋｇ
　　　　　　　　　　　　　水　　　　　　　　　　０〜５％
　　　　　　標準塗装面積　　：　ハイブリッドプライマー　40〜50�u／15Ｋｇ缶
　　　　　　注意事項　　　　　：　20℃で24時間乾燥させて下さい

　　　　　　　　�A．仕上材

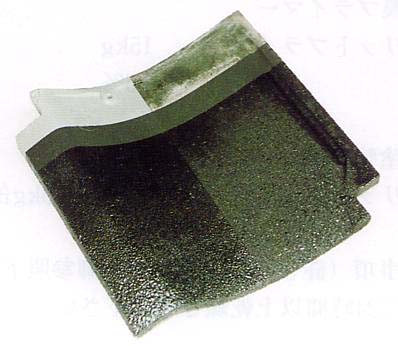

　　　　　　　　　　�T．リコートトップ仕上げ（ハイブリッドプライマーが必ず必要）

工程	商品名		容量	希釈率	備　　　　　　　　　　考
下塗り	リコートトップ下塗	主　剤	15ｋｇ		標準塗装面積 ８０〜９０�u／セット
		硬化剤	3ｋｇ
		シンナー	16Ｌ	30〜50％
上塗り	リコートトップ上塗	主　剤	15ｋｇ
		硬化剤	3ｋｇ
		シンナー	16Ｌ	10〜30％

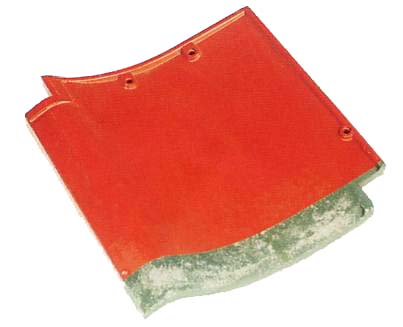

　　　　　�U．マイルド優雅仕上（凹凸が少ないときは直接塗れます）

工程	商品名		容量	希釈率	備　　　　　　　　　　考
下塗り	マイルド優雅グレー	主　剤	15ｋｇ		色物は同じ色を２回塗り
		硬化剤	3ｋｇ
		シンナー	16Ｌ	10〜20％
上塗り	マイルド優雅シルバー	主　剤	15ｋｇ
		硬化剤	3ｋｇ
		シンナー	16Ｌ	10〜20％

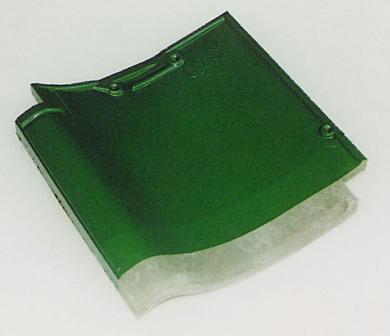

　　　　　�V．シリコン屋根トップ仕上（凹凸が少ないときは直接塗れます）

工程	商品名	容量	希釈率	備　　　　　　　　　　考
下塗り	シリコン屋根トップ	15ｋｇ	10〜30％	希釈は清水
上塗り	シリコン屋根トップ	15ｋｇ	10〜30％
